VTP CISCO

Bonjour

Aujourd’hui je vous simplifie le protocole VTP, le rôle consiste à faciliter la tache d’un administrateur réseau dans le cas d’un grand parc informatique, en propageant les VLAN   depuis  un seul Switch vers les reste des Switch du parc.

Le principe est de définir un Switch serveur, et les restes serons des clients, nous devons définir un domaine, nous pouvons aussi définir un mot de passe entre les Switch afin de sécuriser ce protocole.

le schéma ci-dessous est notre petit lab:

Ci-dessous les commandes à introduire dans un Switch Serveur

Il ne faut pas oublier que les interfaces  entre les Switch doivent être en mode trunk afin que le protocole fonctionne (Vlan trunking Protocole)

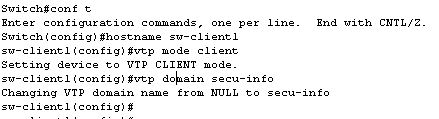

Nous nous mettons ensuite sur les Switchs client et nous commençons à les définir en mode clients.

Nous commençons maintenant la création de nos VLANs sur notre Switch server:

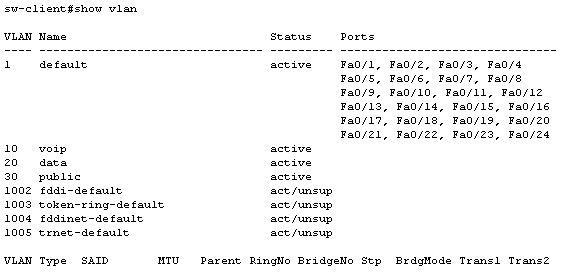

Au bout de 30 secondes de convergences nous aurons nos VLANs précédemment crées dans tous les Switch du parc, il faut noter que nous pouvons définir des Switch en mode transparents en cas ou nous désirons faire des exceptions sur ces derniers (VLAN privé par exemple).

A vos commentaires
